Монтаж системы канализации

Внутренняя канализация загородного дома

Одним из этапов монтажа системы водоотведения является установка элементов внутренней канализации. К внутреннему контуру водоотведения относятся стояки, санитарно-технические устройства (мойка, ванна, душевая кабина, унитаз, писсуар), бытовая техника (стиральная и посудомоечная машины), отводные трубы и выпуск.

Стояк – труба большого (не менее 100 мм) диаметра – монтируется вертикально. В метре от поверхности пола в ней следует установить ревизию – тройник, одно из отверстий которого снабжено крышкой (на резьбе или на болтах). Ревизия позволяет прочистить трубу в случае засора. Вверху канализационный стояк должен переходить в вентиляционную трубу, на 30–40 см возвышающуюся над крышей.

Трубы, по которым стоки от сантехнических устройств и бытовой техники отводятся в стояк, называются отводными. Для создания отводной линии от унитаза нужно использовать трубу диаметром не менее 100 мм; для обеспечения отвода стоков от других сантехнических приборов и бытовой техники подойдут трубы и с меньшим (50 мм) диаметром. Для того чтобы сточные воды поступали в стояк самотеком отводные трубы должны прокладываться с определенным уклоном.

В качестве канализационных используются трубы, изготовленные из чугуна или полимерных материалов – поливинилхлорида (ПВХ), полиэтилена низкого давления (ПЭНД) или полипропилена (ПП). Использование пластиковых труб позволяет ускорить и удешевить монтажные работы.

Автономная система канализации загородного дома делается самотечной. Однако бывают такие случаи, когда обеспечить самостоятельное поступление стоков в стояк невозможно (например, когда объект, от которого отводятся стоки, находится ниже места ввода канализационной трубы в стояк). В таких ситуациях внутреннюю систему канализации приходится дополнять емкостью для сбора стоков и насосом для их откачки или только одним насосом.

Выпуск – труба, через которую стоки из внутреннего контура водоотведения поступают в наружную канализацию. Для ее вывода в фундаменте дома делают отверстие (ниже уровня промерзания). На трубу надевают гильзу и вставляют в отверстие (гильза должна выступать с обеих сторон фундамента на 150 мм). Соединение выпуска со стояком осуществляется с помощью отвода.

Наружная канализация загородного дома

Наружная система канализации в загородном доме состоит из накопительного или очистного сооружения, трубы, соединяющей это сооружение с выпуском внутренней канализации. Она также может еще включать в себя один или несколько ревизионных колодцев.

Для прокладки трубы роют траншею (труба в ней должна находиться ниже уровня промерзания). Труба укладывается на песчаную подушку под определенным уклоном. В некоторых случаях могут потребоваться работы по теплоизоляции трубы.

Если прокладка трубопровода ведется на участке, имеющем какие-либо строения, нередко приходится делать повороты. В том месте, где угол поворота трубы составляет 90 градусов необходимо установить поворотный колодец, который позволит избежать возникновения заторов в трубопроводе. Следует также отметить, что через каждые 12–15 м прямого трубопровода следует устанавливать ревизионный колодец (для устранения возможных засоров).

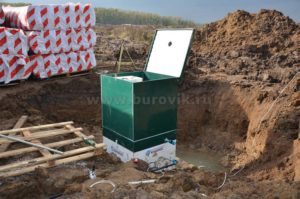

Для установки септика роют котлован. Его дно выравнивают песком. На эту песчаную подушку и устанавливают септик. В некоторых случаях может понадобиться устройство бетонной подушки. Засыпают емкость песком или смесью из песка и цемента. При засыпке котлована емкость заполняют водой – это обеспечит защиту стенок септика от деформации под давлением грунта.

Если автономная загородная канализация строится на основе установки, степень очистки сточных вод в которой не превышает 70–80 %, необходимо смонтировать сооружение для доочистки выходящих из септика стоков. Им может быть фильтрующий колодец или поле фильтрации.

Фильтрующий колодец обычно выполняют из железобетонных колец, устанавливаемых в специально подготовленный котлован. Диаметр верхнего кольца (горловины) – меньше диаметра нижних. В самом нижнем кольце просверливают отверстия диаметром от 50 до 60 мм (расстояние между отверстиями по вертикали и горизонтали – от 100 до 120 мм). На дно засыпается гравий, щебень или другой материал (эта засыпка высотой около 1 м будет служить фильтром). Наружную стенку колодца обсыпают тем же материалом, из которого сделан фильтр (высота обсыпки равна высоте фильтра). Из верхней части колодца выводят вентиляционную трубу.

Для создания поля фильтрации роется несколько траншей глубиной от 1 до 1,5 м и шириной около 1 м. На дно траншеи укладывают дренажную трубу (через нее будет отводиться очищенная вода, например, в канаву). Над дренажной трубой отсыпается песчаный слой, а над ним – слой щебня. В этом слое укладывается распылительная труба (через нее сточные воды из септика попадают на поле фильтрации). Поверх щебня кладется геоткань; траншея засыпается грунтом.
